Určené pre ArcGIS Pro (testované pre verzie 2.8.3 a 2.9.2). Toolbox si užívateľ pridá do toolboxov v ArcGIS Pro projekte a nástroje v ňom spúšťa ako bežné nástroje v geoprocessingu.
Všetky nástroje ponúkajú možnosť nastaviť súradnicový systém, v ktorom má výpočet prebehnúť, možnosť výberu úložiska a formátu výstupnej vrstvy (shapefile v priečinku alebo feature class v geodatabázi) a možnosť výberu výstupnej vrsty (šesťuholníková mriežka s nastaviteľnou veľkosťou alebo polygónová vrstva vybraná užívateľom).
Všetky nástroje majú vo svojom programovom kóde komentáre, "komunikujú" s užívateľom počas behu nástroja vypisovaním správ do dialógového okna a obsahujú nápovedu, ktorá užívateľovi vysvetlí, čo nástroj robí a čo je potrebné vložiť do vstupných parametrov.
Nasledujúca tabuľka ponúka prehľad nástrojov, aké charakteristiky dopravnej siete počítajú a aké vstupné dáta potrebujú.
| Nástroj |
Charakteristiky |
Vstupné dáta |
| Transport infrastructure area UA |
Podiel plochy pokrytej dopravnou infraštruktúrou
Hustota dopravnej infraštruktúry (plocha na obyvateľa) |
Urban Atlas 2018 LCLU polygónová vrstva |
| Highways OSM |
Podiel dĺžky diaľnic na celkovej dĺžke cestnej siete
Hustota diaľnic (dĺžka na rozlohu územia) |
Vrstva ciest z OSM |
| Transport network EU Population Grid |
Hustota ciest/železníc na rozlohu územia
Hustota ciest/železníc na obyvateľa |
Vrstva ciest alebo železníc z OSM
GEOSTAT populačný grid 1 km2 |
| Bridges Tunnels OSM |
Hustota ciest/železníc na rozlohu územia
Hustota mostov na dĺžku ciest/železníc
Hustota tunelov na dĺžku ciest/železníc |
Vrstva ciest alebo železníc z OSM |
| Fractal dimension |
Dopravné zabezpečenie (polovica fraktálnej dimenzie) |
Akákoľvek líniová vrstva, napr. cestná alebo železničná sieť |
| Summary Transport Index |
Sumárny dopravný index (súčet decilov jednotlivých charakteristík, možnosť nastavenia váh pre jednotlivé charakteristiky) |
Polygónová vrstva s aspoň 1 vypočítanou charakteristikou z predchádzajúcich nástrojov |
Nástroje Fractal dimension a Summary transport index.
Oprava a úprava existujúceho skriptu

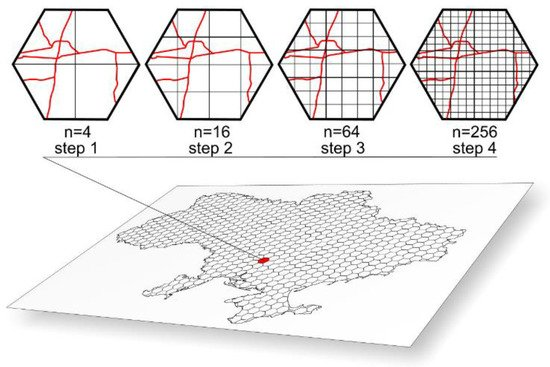

Skript Fractal dimension, prezentovaný v tejto práci, vznikol opravou a úpravou skriptu FractalDimensionCalculation, naprogramovaný Svitlanou Kuznichenko v roku 2020 ako súčasť článku Geospatial Assessment of the Territorial Road Network by Fractal Method (Karpinski a spol., 2020). Tento článok je uvedený v sekcii Metódy a dáta v časti literatúra.

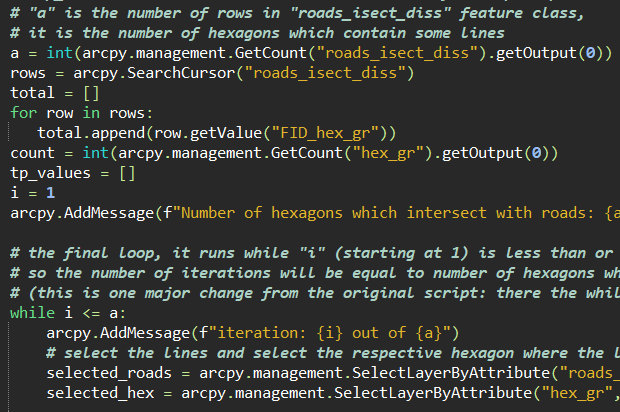

Jednou z dôležitých zmien bola oprava hlavného while-cyklu, ktorý bežal pre všetky hexagóny bez ohľadu na to, či bolo možné pre ne počítať fraktálnu dimenziu alebo nie. V upravenom skripte while-cyklus beží len pre hexagóny, ktoré obsahujú cestnú sieť a preto je možné na ich území vypočítať fraktálnu dimenziu.
Ďalej boli do skriptu implementované kontroly vstupných dát, ktoré pôvodný skript neobsahoval.
Navyše pôvodný skript bol programovaný pre ArcMap, takže funkcie a syntax boli zmenené tak, aby vyhovovali ArcGIS Pro.
Všetky zmeny sú popísané v texte tejto bakalárskej práce v kapitole 5.
Autorka pôvodného skriptu, Svitlana Kuznichenko, bola kontaktovaná a súhlasila so zmenami.

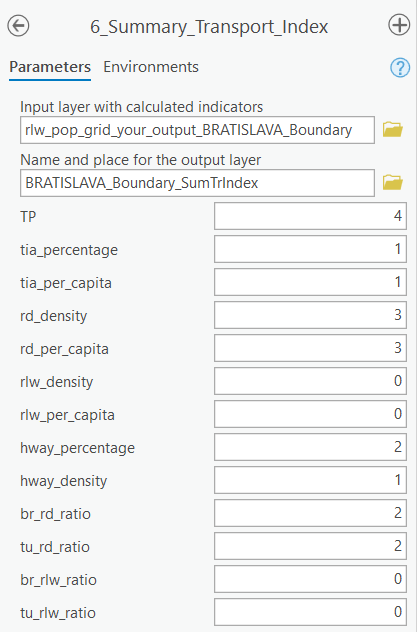

Nástroj Summary transport index vypočíta sumárny dopravný index, ktorý komplexne ohodnotí dopravnú sieť na danom území.
Do tohto indexu vstupuje polygónová vrstva, v ktorej sú vypočítané charakteristiky z predchádzajúcich nástrojov, stačí však, aby v nej bola aspoň jedna.

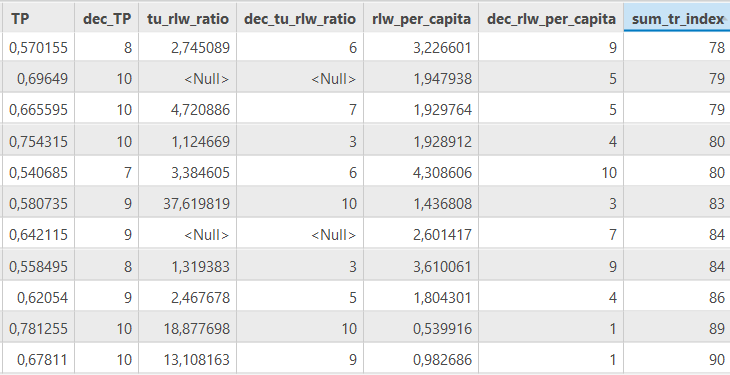

Index je počítaný ako súčet decilov charakteristík, ktoré sa nachádzajú vo vstupnej vrstve, pričom užívateľ môže vybrať, z ktorých charakteristík chce index vypočítať a akými váhami (číslami 0-10) sa majú násobiť decily.
Užívateľ má tak voľnosť v konštrukcii vlastného sumárneho dopravného indexu, takže si môže spustiť iba tie nástroje, ktoré počítajú ním vybrané charakteristiky a naviac má možnosť na niektoré charakteristiky klásť väčší dôraz vďaka vyššej hodnote váhy.
Výstupy z nástrojov.

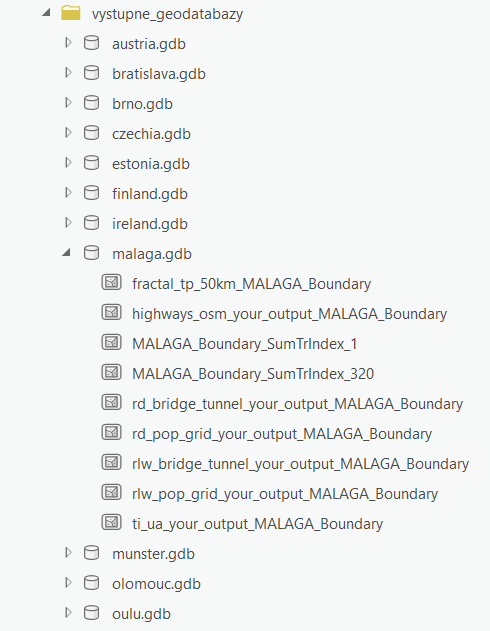

Výstupné vrstvy po testovaní
Pre každé mesto a štát boli spustené všetky nástroje, okrem nástroja Transport infrastructure area UA, ten bol spustený iba pre mestá.
Nástroje Transport network EU Population Grid, Bridges Tunnels OSM a Summary transport index boli pre každé územie spustené 2-krát.
Prvé dva nástroje preto, lebo raz bola vstupom vrstva ciest a raz vrstva železníc a Summary transport index bol spustený 2-krát z dôvodu rozdielneho nastavenia váh.
Pre mestá bol použitý hexagónový grid s veľkosťou 50 km2, pre štáty s veľkosťou 1000 km2.
Testovanie prebiehalo tak, že pri spustení 1. nástroja bol vygenerovaný hexagónový grid so zvolenou veľkosťou a tento grid sa vložil do ďalšieho nástroja ako vlastná polygónová vrstva.
Takto bolo zaistené, že výstupná vrstva bola rovnaká pri všetký nástrojoch a po spustení posledného sa vo výstupnej vrstve nachádzali vypočítané všetky charakteristiky, takže táto vrstva mohla hneď vstúpiť do výpočtu sumárneho dopravného indexu.
Z výstupu každého nástroja bola vytvorená jedna ukážková mapa, takže spolu 6 máp.
Územím, pre ktoré boli mapy spracované, je funkčná mestská oblasť Bratislava.
