Monitoring

Slovem monitoring je označována skutečnost sledování vybraného procesu nebo jevu. Nejčastěji je proces nebo jev zaznamenáván pomocí vhodného snímače, který naměřená data zaznamená na vhodný datalogger. Snímač měřenou veličinu převádí na napětí, proud nebo signál. Signál může být analogový nebo digitální. Rozdíl v těchto dvou signálech je v tom, že v prvním případě se signál převádí až v dataloggeru a v druhém případě se signál převádí již v čidle, a tak data mohou být v dataloggeru rovnou zapsána a uschována. Monitorng může být kontinuální nebo diskontinuální. V rámci diplomové práce byly prováděny oba typy monitoringu. Nyní budou uvedeny dataloggery, které jsou umístěné na výzkumných plochách pro meteorologická měření.

Ve výzkumné ploše D dochází pouze k monitorování srážek. V této výzkumné ploše je umístěna varovná srážkoměrná stanice TS-200. Celý soubor se skládá z člunkového srážkoměru a telemetrické jednotky typu STELA 1 s dlouhou dobou provozu. Jedná se typ srážkoměru s rozlišením 0,2 mm srážek / puls a sběrnou plochou 200cm2 nabízený společností FIEDLER-MÁGR. Data z této stanice jsou posílána na server.

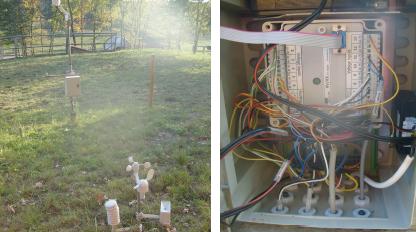

Ve výzkumné ploše označené jako C jsou data zaznamenávána automaticky, kontinuálně, pomocí dataloggeru MiniCube VV/VX od firmy Enviromental Measuring Systems Brno. Data z tohoto dataloggeru jsou stahována pomocí programu Mini32. Na obrázku je ukázán MiniCube VV/VX v terénu.

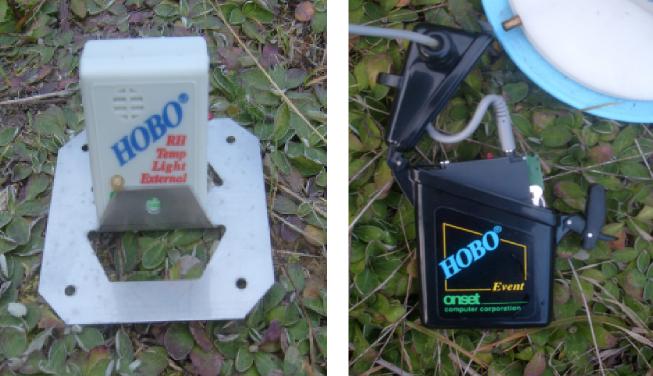

Na další výzkumné ploše se sleduje teplota, relativní, absolutní vlhkosti a rosný bod. Tato výzkumná plocha je označována jako výzkumná plocha B. Zde se ve výšce 2 metrů nad zemským povrchem nachází stínítko, v němž je umístěn datalogger značky HOBO, který pochází ze série HOBO RH - Temp Light External Logger. Kromě tohoto dataloggeru se ve výzkumné ploše B nachází srážkoměr, který je umístěn ve výšce 2 metry nad zemským povrchem. Jedná se o srážkoměr značky Amet, který má záchytnou plochu 200 cm2. Srážkoměr se řadí do kategorie jednostranných člunkových srážkoměrů. Uvnitř srážkoměru je umístěn člunek, který se po naplnění překlopí. Přepínač je připojen na datalogger, který zaznamenává čas každého pulsu způsobeného překlopením člunku. Datalogger připojený ke srážkoměru se nazývá HOBO Event Logger. Data z těchto dataloggerů jsou stahována prostřednictvím programu BoxCar 3.6.0.6. Stejné přístroje pro sledování meteorologických veličin jsou umístěny i ve výzkumné ploše A. Na obrázku je ukázán vlevo HOBO RH - Temp Light External Logger a vpravo HOBO Event Logger.

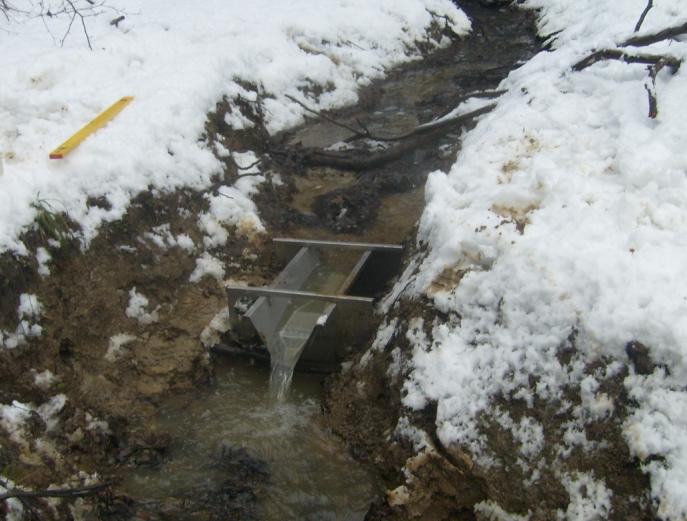

Data o průtocích a vodních stavech byla získávána pomocí žlabu pro měření průtoků. Žlab pro měření průtoků je vyroben z nerezu a umožňuje měřit průtoky od 0,1 l/s do 9 l/s. Z tohoto rozsahu měření lze říct, že pomocí žlabu je možné měřit pouze průtoky na malých  vodních tocích. Pro správné provedení měření je třeba, aby všechna voda protékala skrz žlab a aby žlab byl umístěn dostatečně rovně a to jak po délce tak po šířce svých stran. K správnému  vodorovnému umístění je vhodné použít dostatečně přesnou vodováhu, aby bylo zřejmé, že nedochází ke zkreslení hodnot, které jsou ze stupnice odečítány. Ve žlabu je umístěna stupnice pro odečet vodních stavů a jim odpovídajících průtoků. Stupnice pro určení průtoku je přepočítaná z vodního stavu podle komzumpční křivky. Pro ověření měření byly průtoky měřeny i metodou, která spočívá v určení času za jaký se naplní nádoba o známém objemu.
