VÝSTUPY
Výstupem práce je komplexně sestavený model pro výpočet povrchového odtoku v podobě geoprocessing nástroje programu ArcGIS. Jedná se o tzv. empirický distribuovaný hydrologický model. Je založen na přesném matematickém vzorci metody jednotkového hydrogramu a znalostech fyzikálních veličin vstupních parametrů. Uživatel nemá možnost nahlédnout ani ovlivnit jeho funkčnost. Výpočet je aplikován na každou buňku rastrové vrstvy reprezentující povodí.
Model je dostupný ve dvou formách v prostředí ArcGIS Server: jako volně připojitelná Geoprocessing služba a webová aplikace.
Samostatným výstupem práce je také poster znázorňující princip fungování modelu povrchového odtoku.
Geoprocessing služba
První výstup diplomové práce představuje ArcToolbox s nástroji, nese název Povrchovy_Odtok a je dostupný jako Geoprocessing služba na serveru Katedry geoinformatiky na adrese: http://virtus.upol.cz/ArcGIS/services/odtok/Povrchovy_Odtok/GPServer

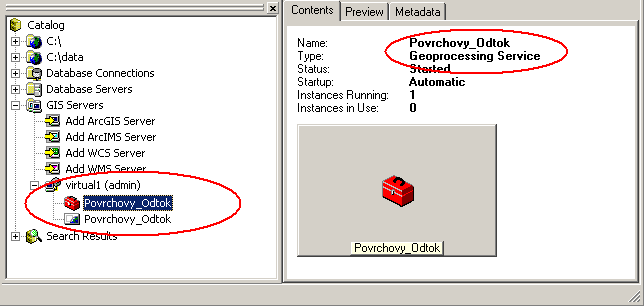

Náhled v prostředí ArcCatalog na Geoprocessing službu Povrchovy_Odtok, která je dostupná na GIS Serveru.
ArcToolbox Povrchovy_Odtok obsahuje všechny nástroje, které popisuje záložka Model. Funguje jako tzv. silný klient. Uživatel programu ArcGIS Desktop při svých analýzách nahrává na server svá vlastní data, operace probíhají na serveru a uživateli je zpět posílána výsledná rastrová vrstva, ovšem pouze jako dočasný image soubor, který po odpojení od služby zaniká. Uživatel si však vygenerovanou vrstvu může uložit lokálně.
Webová aplikace
Druhý výstup diplomové práce představuje samostatná webová aplikace, která je publikovaná na serveru Katedry geoinformatiky na adrese: http://virtus.upol.cz/PovrchovyOdtok.
Aplikace nazvaná Modelování povrchového odtoku obsahuje podkladová vstupní data z modelového povodí potoka Všeminka.
Jedná se o službu tzv. lehkého klienta. Připojení klienti nemají možnost vložit svá vlastní data a výsledná vrstva vždy zůstává na straně serveru. Mohou pouze ovlivnit parametry operací.
Stěžejní je panel s nástroji pro výpočet míry povrchového odtoku. V aplikaci jsou přítomny všechny nástroje obsaženy v Geoprocessing službě Povrchovy_Odtok, a to: Rychlost Toku, Přímý Odtok (metoda CN-křivek), Parametr Ii (metoda hydrogramu), Parametr Ui (metoda hydrogramu) a Míra Odtoku (metoda hydrogramu).
Panel s jednotlivými nástroji ve webové aplikaci.
Rozdíl ve funkcionalitě je u nástroje počítajícího celkovou míru povrchového odtoku metodou hydrogramu. Zatímco u Geoprocessing služby je pro tento nástroj nejprve nutné dva vstupní parametry Ii a Ui vygenerovat zvlášť, ve webové aplikaci jsou výpočty i těchto dílčích parametrů spojeny do jednoho nástroje. Výpočet jednotlivých parametrů je ale také možný. Vstupní vrstvy z modelového území jsou do každého nástroje načítány prostřednictvím nástrojového dialogu. K dispozici je také on-line HTML help.
Webová aplikace Modelování povrchového odtoku na příkladu modelových dat z povodí potoka Všecinka ukazuje, jak je možné modelovat základní charakteristiky povrchového odtoku. Přítomné nástroje jako Rychlost Toku či Míra Odtoku (hydrogram) apod. ilustrují závislost terénu a vstupních vrstev na čase a množství srážek, jejichž hodnoty je možné měnit.
Webová aplikace v prostředí ArcGIS Serveru
On-line přístup k nástrojům pro výpočet povrchového odtoku nad modelovými daty.
Vstup do aplikce
