Kontinent – 16. století
Desktop style od: David Čihák
Vytvořeno: 10. 2. 2023
Klíčová slova: Münster, Evropa, 16. století
Zdroje: David Rumsey Map Collection
Zdroje dat: Natural Earth, City population, Global land cover, Open peaks
Popis mapy
Mapa je inspirována kartografickými díly Sebastiana Münstera. Tento kosmograf, kartograf a učenec hebrejštiny působil na území dnešního Německa a Švýcarska. Jeho nejvýznamnější dílo Cosmographia je nejranějším německým popisem světa a hlavním dílem při obnově geografické myšlení v Evropě 16. století. V roce 1540 pak vydal latinské vydání Ptolemaiovy Geographie, ilustrované 27 dřevorytnými mapami po Ptolemaiovi a 21 mapami podle jeho vlastního návrhu (Britannica, 2023). Reliéf je na mapě výjádřen pomocí kopečkové metody. Podobně jsou vyznačeny také lesní plochy (symboly stromku). Sídla jsou rozlišeny do čtyřech kategorií podle počtu obyvatel.
Zdroji prostorových dat se pro tuto mapu staly bodová vrstva sídel, liniová vrstva vodních toků a polygonové vrstvy vodních ploch, souše a oceánu ze sady Natural Earth. Údaje o počtu obyvatel jednotlivých sídel byly získány ze stránky City Population. Dále byla využita data Global land cover, z nichž byly získány lesní plochy a data Open Peaks (výškové kóty). Samozřejmě lze využít i jiné zdroje, nebo si vytvořit vlastní data. Pro popis mapy byl zvolen font IM FELL DW Pica, který je možné stáhnout například zde. Grafické doplňky byly vytvořeny podle původních Münsterových map, které jsou dostupné na stránkách David Rumsey Map Collection.
Více se o celém postupu zpracování mapy (včetně použitých nástrojů a jejich nastavení) dozvíte v textu práce.
Obr. 1 – Import stylu
Manuál pro ArcGIS Pro
Vytvořené symboly měst, kopečků a dalších prvků si můžete stáhnout v podobě stylu do ArcGIS Pro nebo spolu s historizujícími doplňky (např. kresba lodě, kartuše) jako vektorové soubory ve formátu SVG. Styl však kromě samotných znaků obsahuje také jejich přednastavené vlastnosti, a to i liniových a plošných znaků, které jako SVG soubory nejsou k dispozici. Import stylu do ArcGIS Pro je snadný (viz obrázek 1). V oddílu Catalog stačí kliknout pravým tlačítkem myši na Styles, poté najet myší nad Add, kliknout na Add Style a z adresáře vybrat příslušný soubor.
Po importu stylu do prostředí ArcGIS Pro lze tyto vizuály aplikovat na data prostřednictvím Symbology. Pravým tlačítkem myši klikněte na datovou vrstvu, levým klikněte na Symbology a na výchozí symbol. Otevře se Gallery, ve které si v rámci přidaného stylu vyberete příslušný znak. Vlastnosti znaků pro tuto mapu jsou nastaveny na měřítko 1 : 9 500 000. Pro výrazně menší či větší měřítko mapy bude třeba změnit minimálně velikost symbolu, popřípadě další vlastnosti. To lze provést pomocí Properties v záložce Symbology.
Obr. 2 – Výchozí symbol

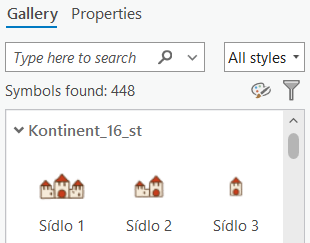

Obr. 3 – Aplikace symbolu
Obr. 4 – Vlastnosti symbolu
V okamžiku, kdy budete se svým mapovým polem spokojeni, můžete přistoupit k tvorbě výsledného rozvržení (klik na Insert -> New Layout) s kompozičními prvky. Grafické měřítko, které je součástí staženého stylu, lze do rozvržení přidat pomocí tlačítka Scale Bar (v rámci layoutu klik na záložku Insert, poté na tlačítko Scale Bar a z rozbalené nabídky vybrat měřítko „Kontinent_16_st“). Dále je do mapy možné přidat grafické doplňky jakými jsou kresby lodě, kartuše nebo lístků u titulu mapy. Tyto SVG soubory lze přidat do mapového layoutu v prostředí GIS (v rámci layoutu klik na záložku Insert a poté na ikonu obrázku – Picture), nebo v případě grafického postprocesingu až v grafickém editoru.
Obr. 5 – Přidání měřítka a obrázku do layoutu
Grafická úprava se doporučuje především kvůli překrývajícím se kopečkům. Bohužel, autor práce zatím nenašel způsob, který by tento problém ošetřil v prostředí GIS (pokud by někdo takový způsob nalezl, neváhejte kontaktovat autora práce prostřednictvím emailu). Grafickou úpravu lze provést například v open-source softwaru Inkscape nebo v komerčním programu Adobe Illustrator. U druhého softwaru lze použít plugin ArcGIS Maps for Adobe Creative Cloud, který mj. reflektuje strukturu datových vrstev, nebo lze jednotlivé vrstvy vyexportovat jako PDF soubory a v grafickém editoru z nich znovu sestavit mapu. Jednotlivé kopečky lze v rámci jejich vrstvy přesouvat do popředí či do pozadí (Uspořádat -> Zcela dozadu / Zcela dopředu). Kromě toho je možné zde upravit barevné provedení znaků apod.
Níže naleznete „černobílou“ variantu této mapy, včetně odpovídajícího stylu a grfických doplňků. Práce s těmito soubory je totožná jako u barevné varianty.
