Popis mapy

Mapa je inspirována kartografickými díly vydanými v 18. století, kdy se reliéf postupně začal vyjadřovat pomocí šrafování a kopečková metoda se dostávala do ústraní. Sídla byla namísto obrázkových či symbolických znaků znázorňována geometrickými znaky. Na jedné straně tak zobrazované objekty dosáhly výrazného polohového zpřesnění, na straně druhé docházelo ke zjednodušovaní kartografických znaků i výzdoby map, jako celku (jednodušší rám mapy, absence grafik lodí, monster apod.).

Zdroji prostorových dat se pro tuto mapu staly bodová vrstva sídel, liniové vrstvy vodních toků a státních hranic a polygonové vrstvy vodních ploch, souše a států ze sady Natural Earth. Údaje o počtu obyvatel jednotlivých sídel byly získány ze stránky City Population. Dále byla použita rastrová data GMTED2010 o prostorovém rozlišení 30 úhlových vteřin k vytvoření šraf. Tato data je možné získat po zaregistrování ze stránek USGS (Geologická služba Spojených států). Samozřejmě lze využít i jiné zdroje, nebo si vytvořit vlastní data. Jako hlavní písmo zde byl použit font Italianno. Pro popis států, moří a oceánů byl zvolen font Old Standard TT. Oba je možné stáhnout například zde.

Více se o celém postupu zpracování mapy (včetně použitých nástrojů a jejich nastavení), dozvíte v textu práce.

Manuál pro ArcGIS Pro

Vytvořené symboly měst a dalších prvků si můžete stáhnout v podobě stylu do ArcGIS Pro nebo spolu s historizujícími doplňky (např. kresby lodí) jako vektorové soubory ve formátu SVG. Styl však kromě samotných znaků obsahuje také jejich přednastavené vlastnosti, a to i liniových a plošných znaků, které jako SVG soubory nejsou k dispozici. Import stylu do ArcGIS Pro je snadný (viz obrázek 1). V oddílu Catalog stačí kliknout pravým tlačítkem myši na Styles, poté najet myší nad Add, kliknout na Add Style a z adresáře vybrat příslušný soubor.

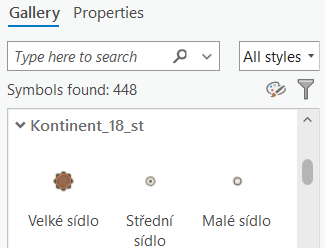

Po importu stylu do prostředí ArcGIS Pro lze tyto vizuály aplikovat na data prostřednictvím Symbology. Pravým tlačítkem myši klikněte na datovou vrstvu, levým klikněte na Symbology a na výchozí symbol. Otevře se Gallery, ve které si v rámci přidaného stylu vyberete příslušný znak. Vlastnosti znaků pro tuto mapu jsou nastaveny na měřítko 1 : 8 500 000. Pro výrazně menší či větší měřítko mapy bude třeba změnit minimálně velikost symbolu, popřípadě další vlastnosti. To lze provést pomocí Properties v záložce Symbology.
