Popis mapy

Mapa je inspirována Komenského mapou Moravy z roku 1624. Reliéf je na ní vyjádřen kopečkovou metodou. Oproti původní mapě, ve které byla sídla tříděna podle různých kritérií (např. hrazená města, města s věžemi), jsou zde sídla kategorizována do tří skupin podle počtu obyvatel. Lesy jsou pak znázorněny schematicky pomocí symbolu stromku. Mapa je bohatě zdobena. V horní části jsou umístěny veduty pěti největších českých měst, v pravém horním rohu je kartuše s titulem a legendou, v levém horním rohu se nacházejí znaky historických zemí Česka, v dolní části jsou pak grafická měřítka a druhá část legendy v ozdobných rámečcích a celá mapa je ohraničena rámem.

Hlavním zdrojem prostorových dat se pro tuto mapu staly bodové vrstvy obcí a výškových kót, liniová vrstva vodních toků a polygonové vrstvy vodních ploch a lesů ze sady ArcČR 500. Dále byla použita vrstva států v liniové i polygonové podobě, kterou lze stáhnout prostřednictvím služby GISCO v rámci Eurostatu. Pro oblasti za hranicemi Česka byly využity upravené vrstvy sídel, výškových kót, vodních toků a vodních ploch ze sady Natural Earth. Realizace vedut měst byla provedena na základě dat OpenStreetMap jež lze získat pomocí pluginu QuickOSM a softwaru QGIS, nebo ze stránky Geofabrik.de. Využít lze samozřejmě i jiné zdroje, nebo si vytvořit vlastní data. Pro popis mapy byl zvolen font IM FELL DW Pica, který je možné si stáhnout například zde. Velký státní znak, ze kterého byly v grafickém editoru vytvořeny znaky jednotlivých historických zemí, byl stažen z webu Wikimedia Commons. Další grafické prvky (rám mapy, kartuš aj.) byly vytvořeny vektorizací původní Komenského mapy Moravy, dostupné na tomtéž místě, nebo také v rámci Mollovy mapové sbírky.

Více se o vedutách na starých mapách, ale i o celém postupu zpracování mapy (včetně použitých nástrojů a jejich nastavení), dozvíte v textu práce.

Manuál pro ArcGIS Pro

Vytvořené symboly měst, kopečků a dalších prvků si můžete stáhnout v podobě stylu do ArcGIS Pro nebo spolu s historizujícími doplňky (např. kartuše, rám mapy) jako vektorové soubory ve formátu SVG. Styl však kromě samotných znaků obsahuje také jejich přednastavené vlastnosti, a to i liniových a plošných znaků, které jako SVG soubory nejsou k dispozici. Import stylu do ArcGIS Pro je snadný (viz obrázek 1). V oddílu Catalog stačí kliknout pravým tlačítkem myši na Styles, poté najet myší nad Add, kliknout na Add Style a z adresáře vybrat příslušný soubor.

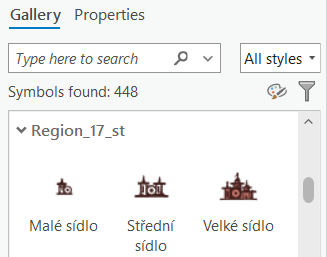

Po importu stylu do prostředí ArcGIS Pro lze tyto vizuály aplikovat na data prostřednictvím Symbology. Pravým tlačítkem myši klikněte na datovou vrstvu, levým klikněte na Symbology a na výchozí symbol. Otevře se Gallery, ve které si v rámci přidaného stylu vyberete příslušný znak. Vlastnosti znaků pro tuto mapu jsou nastaveny na měřítko 1 : 900 000. Pro výrazně menší či větší měřítko mapy bude třeba změnit minimálně velikost symbolu, popřípadě další vlastnosti. To lze provést pomocí Properties v záložce Symbology.
