Popis mapy

Mapa je inspirována tzv. portolány a vývojově pokročilejšími kompasovými mapami, které při svých výpravách používali mořeplavci. Počátek jejich tvorby sahá až k přelomu 13. a 14. století, hojně se využívali jako námořní navigační mapy i při objevování nových území a k těmto účelům sloužily ještě v průběhu 18. století. Jejich nedílnou součástí byly směrové nebo též kompasové růžice, z jejíchž středu byly vedeny paprsčitě uspořádané linie, které reprezentovaly 16, resp. 32 hlavních směrů.

Zdroji prostorových dat se pro tuto mapu staly bodové vrstvy sídel a výškových kót, liniová vrstva vodních toků a polygonové vrstvy vodních ploch a plochy souše ze sady Natural Earth. Samozřejmě lze využít i jiné zdroje, nebo si vytvořit vlastní, tak jako to provedl autor této práce v případě bodové vrstvy kót, která byla pro potřeby mapy málo podrobná. Pro popis mapy byl zvolen font IM FELL DW Pica, který je možné stáhnout například zde. Směrová růžice, vytvořená v grafickém editoru, byla inspirována růžicemi na mapě západní Afriky z roku 1595. Stejným způsobem vznikla kresba lodi, jejíž předlohou byla mapa Paola Forlaniho z roku 1568. Obě mapy je možné stáhnout v plném rozlišení na stránkách David Rumsey Map Collection.

Více se o směrových růžicích, ale i o celém postupu zpracování mapy (včetně použitých nástrojů a jejich nastavení), dozvíte v textu práce.

Manuál pro ArcGIS Pro

Vytvořené symboly měst, kopečků a dalších prvků si můžete stáhnout v podobě stylu do ArcGIS Pro nebo spolu s historizujícími doplňky (např. kresba lodě, kompasové růžice) jako vektorové soubory ve formátu SVG. Styl však kromě samotných znaků obsahuje také jejich přednastavené vlastnosti, a to i liniových a plošných znaků, které jako SVG soubory nejsou k dispozici. Import stylu do ArcGIS Pro je snadný (viz obrázek 1). V oddílu Catalog stačí kliknout pravým tlačítkem myši na Styles, poté najet myší nad Add, kliknout na Add Style a z adresáře vybrat příslušný soubor.

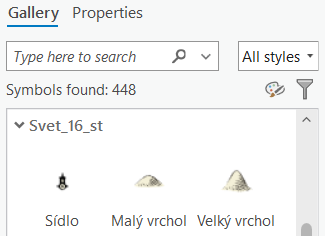

Po importu stylu do prostředí ArcGIS Pro lze tyto vizuály aplikovat na data prostřednictvím Symbology. Pravým tlačítkem myši klikněte na datovou vrstvu, levým klikněte na Symbology a na výchozí symbol. Otevře se Gallery, ve které si v rámci přidaného stylu vyberete příslušný znak. Vlastnosti znaků pro tuto mapu jsou nastaveny na měřítko 1 : 35 000 000. Pro výrazně menší či větší měřítko mapy bude třeba změnit minimálně velikost symbolu, popřípadě další vlastnosti. To lze provést pomocí Properties v záložce Symbology.
