Popis mapy

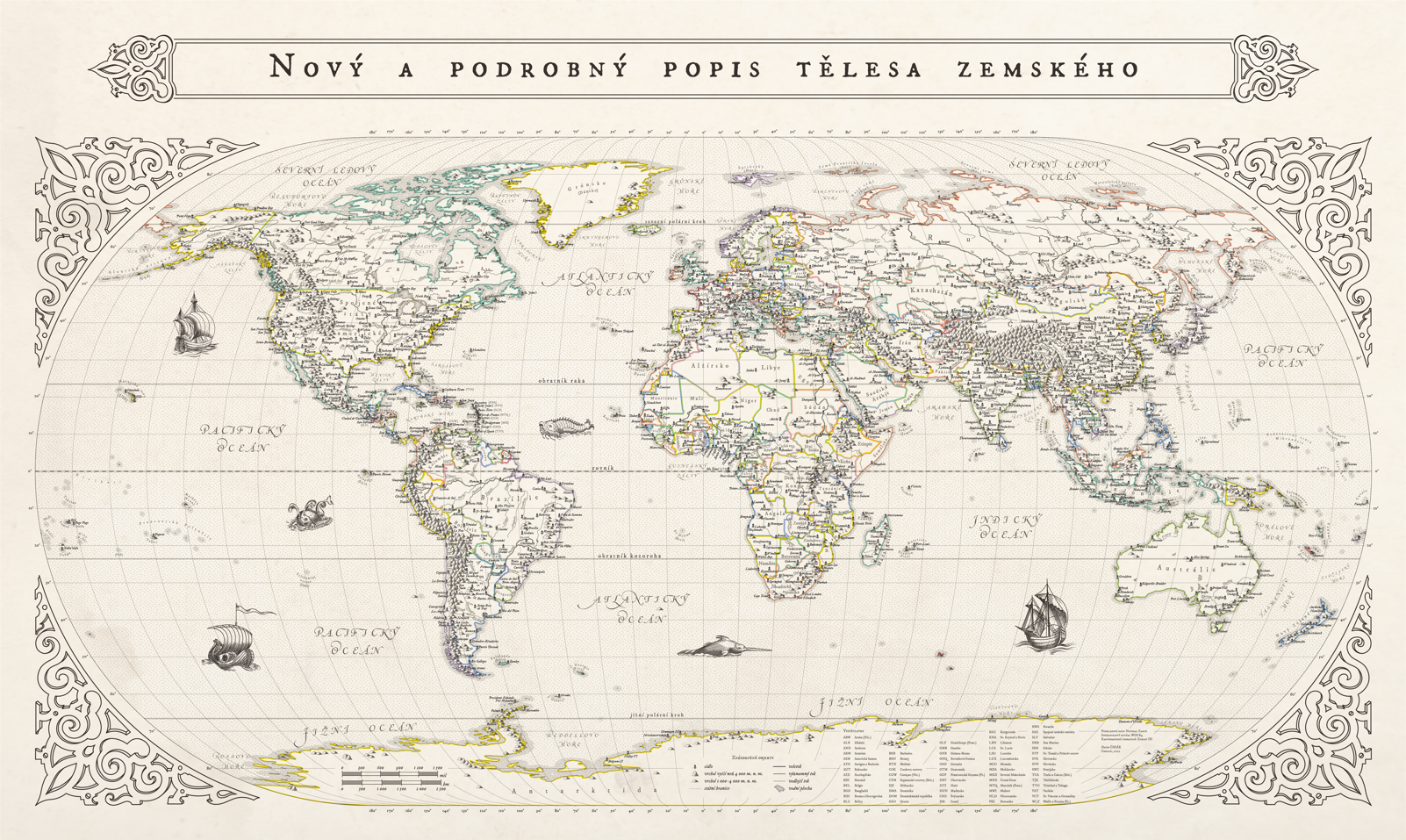

Mapa je inspirována kartografickými díly vydanými v 17. století. Typickou součástí map byly v tomto období kresby lodí, mořských monster nebo zvířat, a to jak existujících, tak i těch bájných (např. jednorožci), která se objevovala zejména v neprobádaných oblastech (tehdy se jednalo např. o území dnešní Austrálie či Antarktidy). Celkovou dekorativnost map dokreslovaly zdobné rámy, různé ornamenty či malířsky propracovaná parerga.

Zdroji prostorových dat se pro tuto mapu staly bodové vrstvy sídel a výškových kót, liniová vrstva vodních toků a polygonové vrstvy vodních ploch, souše, oceánu a států ze sady Natural Earth. Samozřejmě lze využít i jiné zdroje, nebo si vytvořit vlastní, tak jako to provedl autor této práce v případě bodové vrstvy kót, která byla pro potřeby mapy málo podrobná. Jako hlavní písmo zde byl použit font IM FELL DW Pica. Pro popis moří a oceánů byl zvolen font Caravela Font Family. Oba je možné stáhnout například zde. Kresby lodí, mořských monster a ornamentů byly vytvořeny v grafickém sofwaru podle předloh (mapa 1, mapa 2, mapa 3, mapa 4, mapa 5), dostupných na stránkách David Rumsey Map Collection

Více se o mořských monstrech, ale i o celém postupu zpracování mapy (včetně použitých nástrojů a jejich nastavení), dozvíte v textu práce.

Manuál pro ArcGIS Pro

Vytvořené symboly měst, kopečků a dalších prvků si můžete stáhnout v podobě stylu do ArcGIS Pro nebo spolu s historizujícími doplňky (např. kresba lodí, mořských monster) jako vektorové soubory ve formátu SVG. Styl však kromě samotných znaků obsahuje také jejich přednastavené vlastnosti, a to i liniových a plošných znaků, které jako SVG soubory nejsou k dispozici. Import stylu do ArcGIS Pro je snadný (viz obrázek 1). V oddílu Catalog stačí kliknout pravým tlačítkem myši na Styles, poté najet myší nad Add, kliknout na Add Style a z adresáře vybrat příslušný soubor.

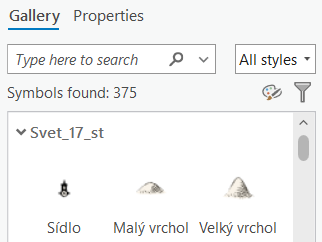

Po importu stylu do prostředí ArcGIS Pro lze tyto vizuály aplikovat na data prostřednictvím Symbology. Pravým tlačítkem myši klikněte na datovou vrstvu, levým klikněte na Symbology a na výchozí symbol. Otevře se Gallery, ve které si v rámci přidaného stylu vyberete příslušný znak. Vlastnosti znaků pro tuto mapu jsou nastaveny na měřítko 1 : 30 000 000. Pro výrazně menší či větší měřítko mapy bude třeba změnit minimálně velikost symbolu, popřípadě další vlastnosti. To lze provést pomocí Properties v záložce Symbology.
