Popis mapy

Mapa je inspirována naší nejstarší dochovanou tištěnou kartografickou památkou – Klaudyánovou mapou Čech z roku 1518. Reliéf je na ní vyjádřen pomocí symbolů listnatého stromku. Sídla jsou oproti předloze rozdělena podle počtu obyvatel. Významnější z nich jsou rozlišena také na města královská nebo poddanská. Po vzoru Klaudyánovy mapy, která je přibližně z jedné třetiny pokryta erby vznešených pánů, je i tato mapa doplněna znaky. Jedná se však o znaky dnešních krajů a jde tedy o modernější pojetí této výzdoby.

Zdroji prostorových dat se pro tuto mapu staly bodové vrstvy obcí a výškových kót, liniové vrstvy vodních toků a komunikací a polygonové vrstvy státu a lesů ze sady ArcČR 500. Údaje o původu obcí (královské město, poddanské město nebo vesnice/městečko „bez příslušnosti“) byly zjištěny z Wikipedie. Využít lze samozřejmě i jiné zdroje, nebo si vytvořit vlastní data. Pro popis mapy byl zvolen gotický font Xiberonne, který je možné si stáhnout například zde. Původní znaky krajů, které byly následně modifikovány v grafickém softwaru, byly získány ze stránky Wikimedia Commons, stejně jako původní Klaudyánova mapa Čech, z keteré byla pomocí vektorizace extrahována použitá kartuše.

Více se o erbech na starých mapách, ale i o celém postupu zpracování mapy (včetně použitých nástrojů a jejich nastavení), dozvíte v textu práce.

Manuál pro ArcGIS Pro

Vytvořené symboly měst, stromků a dalších prvků si můžete stáhnout v podobě stylu do ArcGIS Pro nebo spolu s historizujícími doplňky (např. znaky krajů) jako vektorové soubory ve formátu SVG. Styl však kromě samotných znaků obsahuje také jejich přednastavené vlastnosti, a to i liniových a plošných znaků, které jako SVG soubory nejsou k dispozici. Import stylu do ArcGIS Pro je snadný (viz obrázek 1). V oddílu Catalog stačí kliknout pravým tlačítkem myši na Styles, poté najet myší nad Add, kliknout na Add Style a z adresáře vybrat příslušný soubor.

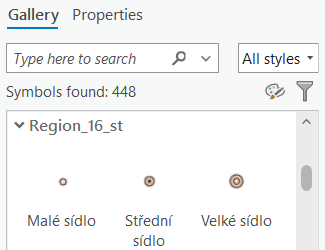

Po importu stylu do prostředí ArcGIS Pro lze tyto vizuály aplikovat na data prostřednictvím Symbology. Pravým tlačítkem myši klikněte na datovou vrstvu, levým klikněte na Symbology a na výchozí symbol. Otevře se Gallery, ve které si v rámci přidaného stylu vyberete příslušný znak. Vlastnosti znaků pro tuto mapu jsou nastaveny na měřítko 1 : 1 200 000. Pro výrazně menší či větší měřítko mapy bude třeba změnit minimálně velikost symbolu, popřípadě další vlastnosti. To lze provést pomocí Properties v záložce Symbology.
