Bod
Nové výšky těchto tří typů bodů byly z dat DTM LLS odvozeny pomocí toolboxu „Extract Values To Points“. Poloha bodů by zachována z původních dat ZABAGED ®. Pomocí použitého algoritmu byla tedy pouze zpřesněna informace o nadmořské výšce v dané poloze.
Zpřesňování souřadnic x, y je problematické, protože některé z těchto bodů nejsou geodeticky zaměřené a jejich poloha je dopočítána stereograficky. Pokud se někde výrazně lišila výška původního bodu od extrahované hodnoty, bylo po přiblížení se na menší vzdálenost jasné, že je to způsobeno nepřesnou polohou původního bodu. Takový bod se například nacházel 10 m vedle vrcholu, patrném na DTM. Nesprávnou polohou v rámci souřadnic x, y byl tedy zapříčiněn tak velký rozdíl v nadmořských výškách.
Pokud je bod v daném místě zároveň hodnotou maximální výšky v daném okolí, bylo by možné polohu bodu zpřesnit následujícím způsobem. Pro tento účel by bylo vybráno okolí bodu 50 m, které se ukázalo jako dostatečné na celé ploše zkoumaného území. V rámci tohoto okolí by byla určena maximální hodnota a na jejím místě vytvořen nový bod. Stejný postup lze aplikovat, pokud se jedná o nejnižší bod v okolí (např. sedlo). Výběrem minima z okolí 50 m získáme novou polohu bodu.
Pokud se však jedná o bod, který nesplňuje ani jednu z přecházejících dvou podmínek, nelze v podstatě polohu zpřesnit. Jediným způsobem by mohla být identifikace bodu na leteckém snímku ve viditelném spektru pod podmínkou, že je tento bod zároveň nějakým objektem, který není zastíněn například vegetací.
Vzhledem k tomu, že se jedná o geodeticky zaměřené nebo stereofotogrammetricky určené body, vyšly rozdíly nadmořských výšek původních a nově extrahovaných hodnot bodů neúměrně veliké. To bylo způsobeno následujícími faktory:
• Zkreslení signálu skenování v místech strmých skalních útvarů – záleží totiž, v jakém místě strmé stěny se paprsek odrazí. Hustota bodů na metr čtverečný je omezená a proto existuje pravděpodobnost, že se odražený paprsek neodrazil od nejvyššího místa na konkrétním metru čtverečním např. na horní hraně skalního útvaru), ale mohl se odrazit v polovině strmé stěny a zaznamenat tak zkreslenou nadmořskou výšku.
• Body se nachází na budovách, či jiných objektech, které jsou na DTM odfiltrované
Proto byly vytvořeny vrstvy extrémů pro každý ze tří typů zjišťovaných bodů (kótovaný, polohového a výškového pole). Za extrémy byly považovány hodnoty rozdílů nadmořských výšek nižší než -1 m a zároveň hodnoty vyšší než 1 m. Tyto body byly systematicky procházeny a do atributu s názvem „Popis“ bylo stručně charakterizováno, na jakém místě se nacházejí. Na základě toho pak bylo rozhodnuto, zda daný bod eliminovat z výsledné analýzy či nikoliv. Příkladem bodu vhodného k eliminaci je tedy například bod ležící na budově nebo na hraně skalního útvaru. Ponechány byly například body ležící uprostřed plochého skalního útvaru, či na rovinném terénu v lese.

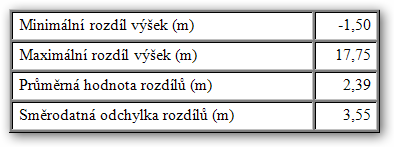

Charakteristiky rozdílů nadmořských výšek kótovaných bodů

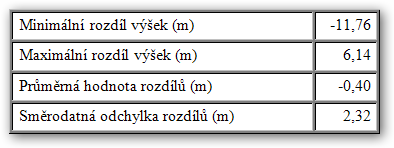

Charakteristiky rozdílů nadmořských bodů výškového pole

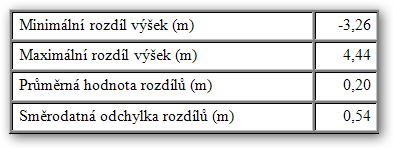

Charakteristiky rozdílů nadmořských bodů polohového pole
