Vrstevnice
Požadavkem NP České Švýcarsko bylo vytvoření vrstevnic vhodných pro tisk v mapě 1:10 000. Za tímto účelem byl původní rastr LLS převzorkován na velikost pixelu 10 m. Z tohoto nově vzniklého rastru byly extrahovány body s informací o nadmořské výšce (1 bod/pixel). Na základě těchto bodů byl interpolován nový povrch metodou regulovaný Spline (velikost okna 12 pixelů, váha minimalizace zakřivení 0,1). Tato metoda zajistila plynulejší průběh generovaných vrstevnic. Vrstevnice byly vytvořeny v intervalu 5 m a následně byly ještě shlazeny pomocí algoritmu „Smooth Line“ s nastavením parametru vyhlazení 60 m. Pro vyhlazení byl zvolen algoritmus Paek (viz Obr), který věrně kopíruje hrany vrstevnic, neprochází však jejími původními vertexy. Tento algoritmus byl zvolen z toho důvodu, že původní vrstevnice obsahovali nadměrné množství bodů, které nebylo třeba dále kopírovat. Šlo spíše o zachování charakteru hran původních vrstevnic bez nutnosti zachování přesné polohy vertexů.
Z takto vzniklých vrstevnic byly odstraněny všechny vrstevnice kratší než 50 m. Tím bylo zajištěno vyčištění modelu od šumových prvků vzniklých například nedostatečnou filtrací původního mračna bodů LLS. Následně byla použita kontrola geodatabázové topologie použitím pravidel „Must not Intersect“ a „Must not Self-intersect“. Tak mohly být odstraněny místa, kde vlivem algoritmu shlazení došlo u některých vrstevnic ke křížení linií.
Pro porovnání přesnosti byly vrstevnice převedeny na vertexy, pro které byla extrahována hodnota DTM LLS, vnikly tak opět dva sloupce a to s původní hodnotou vrstevnice a extrahované nadmořské výšky v konkrétním bodě. Z tabulky níže vyplývá, že se extrémní hodnoty pohybují okolo 30 m rozdílu. Tento výsledek je naprosto uspokojivý vzhledem k tomu, že rozdíly vrstevnic ZABAGED ® dosahují až 80 m a úkolem nového generování vrstevnic pro tisk bylo zlepšení přesnosti oproti původním datům, což se jednoznačně povedlo. Vzniklé rozdíly v nadmořských výškách vertexů jsou způsobeny faktem, že se jedná o jeden z nejsložitějších typů terénu na území ČR, kde posunutí vrstevnice o 1 m ve vertexu při vyhlazování může znamenat skok o desítky výškových metrů, pokud se na místě nachází například vysoký skalní útvar s kolmými stěnami.

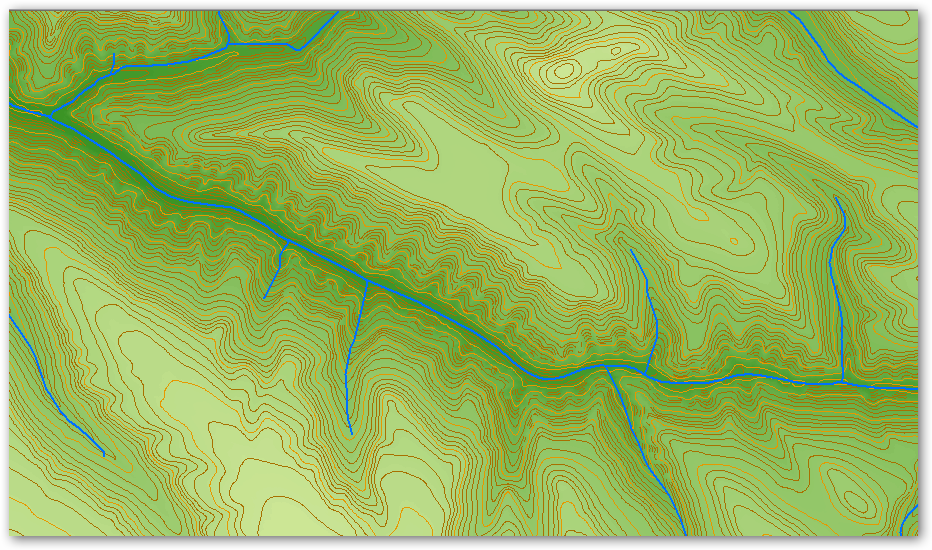

Ukázka vrstevnic určených pro tisk na mapě 1:10 000

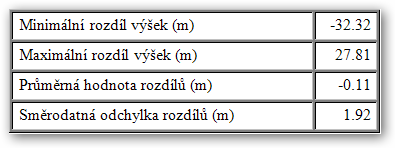

Charakteristiky rozdílů nadmořských výšek ve vertexech extrahovaných vrstevnic
