Terénní stupeň
Podle definice terminologické komise ČUZK je terénní stupeň příkrý, ostře ohraničený sráz na úbočí mírnějšího sklonu (přírodního nebo umělého) o sklonu obvykle větším než 35°, který probíhá buď vodorovně, nebo šikmo [15], [18].
Při řešení tohoto úkolu byl vytvořen grid sklonů metodou „Slope“. V dalším postupu bylo vzato v úvahu, že analýza sklonu vytvoří grid, který vyjadřuje změnu nadmořské výšky pro konkrétní pixel. Proto byl v dalším kroku vytvořen grid vyjadřující změnu sklonu v určitém pixelu (znovu použit „Slope“ tentokrát pro grid sklonů). Hodnoty přímo vygenerované algoritmem bylo samozřejmě nutné upravit, tak aby vyjadřovaly hodnotu změny sklonu, v tomto případě na procenta (0 – 100). Na tomto výstupu lze již pozorovat charakteristické hrany skalních útvarů i terénních stupňů. Lze také například pozorovat polní a lesní cesty, které jsou od okolního terénu vyvýšeny nebo naopak vhloubeny.

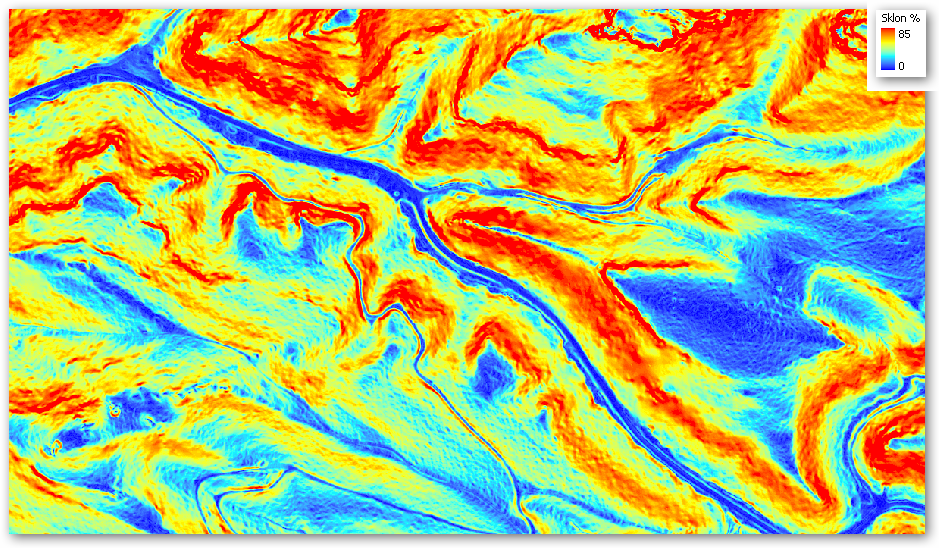

Grid sklonů

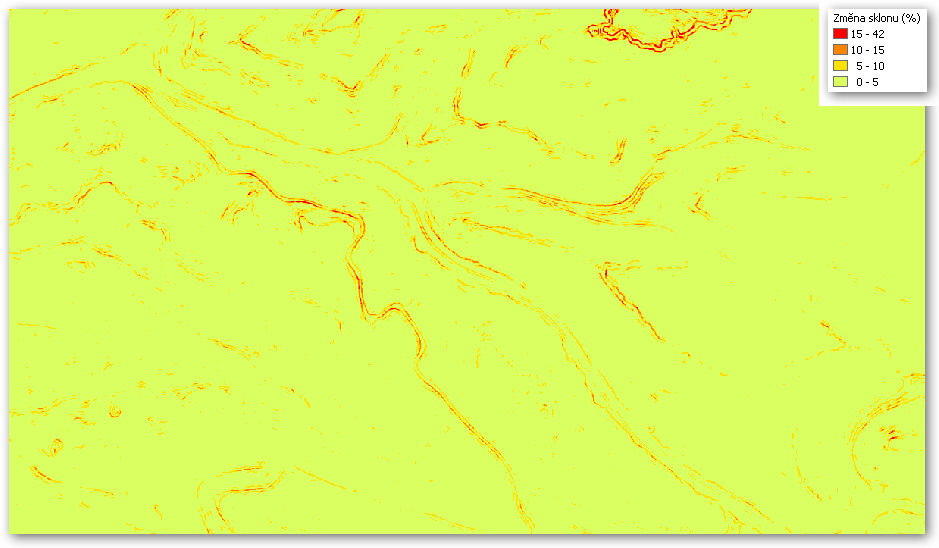

Grid změny sklonů
Dále byla použita funkce pro výpočet profilové křivosti terénu, jejímž výsledkem je grid, kde kladné hodnoty znázorňují konvexní, záporné konkávní a nulové rovinné terénní útvary. Tento grid byl reklasifikován na hodnoty -1, 0 a 1 a byl pronásoben s gridem změn sklonů. Grid tedy teoreticky nabývá hodnot -100 až +100, přičemž záporné hodnoty znamenají výskyt spodní hrany terénního útvaru a kladné hodnoty výskyt horní hrany.

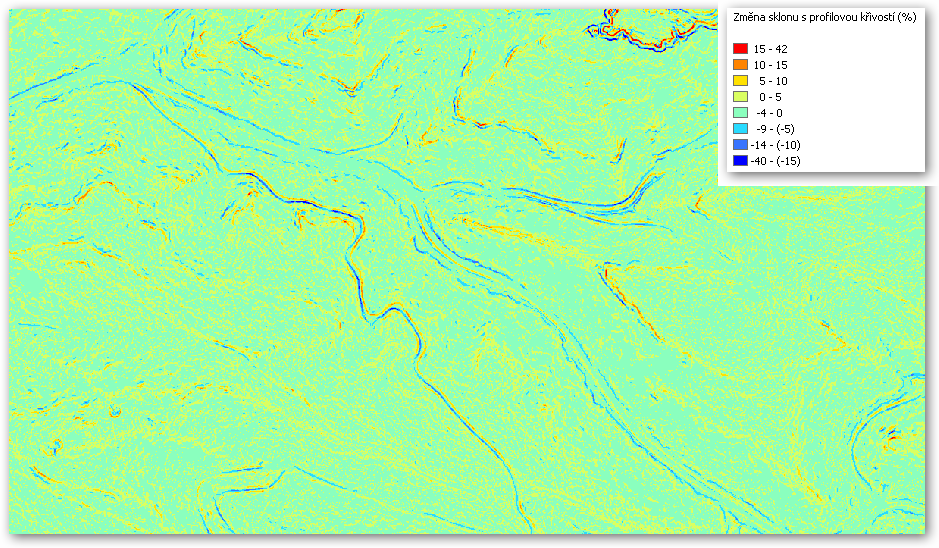

Grid změny sklonů pronásobený s profilovou křivostí
V intervalech 5 – 10, 11 – 15 a 16 – 42 pro kladné hodnoty a 5 – 10, 11 – 15 a 16 – 40 pro záporné hodnoty byly pixely separovány do samostatných vrstev. Intervaly byly takto zvoleny, protože po vizuálním prozkoumání vzniklých hran společně s vrstvami ZABAGED ® bylo usouzeno v rozmezí 5 – 10 se jedná většinou o cesty, 11 – 15 terénní stupně a 16 a více jsou nejčastěji skalní útvary. Na každou takto vzniklou rastrovou vrstvu byl aplikován algoritmus „Thin“ s parametrem nastaveným na 1 pixel. Tím byly shluky pixelů nahrazeny pouze řadou buněk o šířce 1 pixelu. Takto upravené gridy mohly být konvertovány na linie. Vzniklo tedy 6 sad linií vyjadřujících spodní a horní hrany terénních útvarů v daných intervalech. Na závěr byly ze všech vrstev odstraněny linie kratší než 5 m. Tato mez byla stanovena z důvodu odfiltrování krátkých především jedno-metrových úseků, které neúměrně zvyšují objem dat.

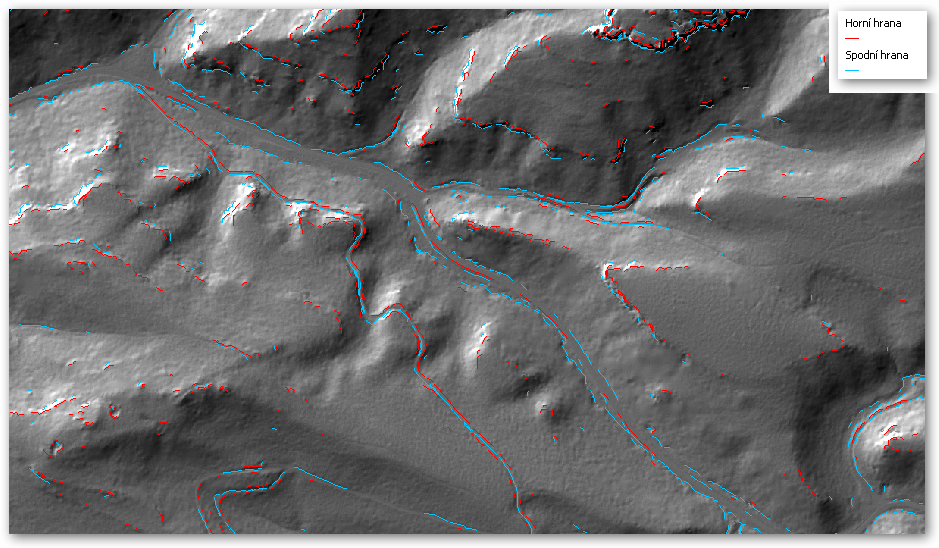

Vektorová reprezentace horních a spodních hran terénních útvarů
