Model Builder

Model Builder je rozhraní, ve kterém je možné vytvářet vlastní extenze ArcGisu. V samotném okně vytváříme schéma modelu, ve kterém propojujeme vstupní vrstvy, na ně aplikované funkce, které je možné dále propojovat s výstupními. Do modelu lze zahrnou všechny funkce poskytované dostupnými extenzemi, dílčí funkce vytvořené v programovacím jazyce Python, nebo extenze importované z ArcView 3.3. Vytvořený výsledek je možné přenést v podobě Toolboxu a pracovat s ním jako s extenzí (extenze užité v Model Builderu musí být dostupné), případně je možné provést export do scriptu (Python, JScripts, VBScripts). Další informace jsou dostupné v ArcGIS Desktop Help. Výsledný model je možné aplikovat na vytvoření všech prováděných analýz na jiném datovém souboru.

Fukce sjednocené v ModelBuilderu:

Derivacemi nadmořských výšek určujeme sklon a orientace svahu.

- Směr odtoku (flow direction) má dvě metodologie:

- Akumulace odtoku (flow accumulation) - výsledný grid udává celkový počet pixelů, ze kterých došlo k odtoku do daného pixelu (právě počítaný se do součtu nezahrnuje). Vysoká hodnota detekuje odtokové linie (erozní a ronové rýhy, sružky), nulové hodnoty určují rozvodí.

- Detekce povodí (basins) je provedena na základě vykreslení jednotlivých odvodňovacích nádrží.

Podrobně zpracovaný a zautomatizovaný proces je základem pro jeho další využití (aplikace v jiném území, doplnění a zpřesnění). Práce nalezne využití především v právě prováděném výzkumu celého Pojezeří. Jednoduchá aplikace analýz povede k rychlejším výsledkům.

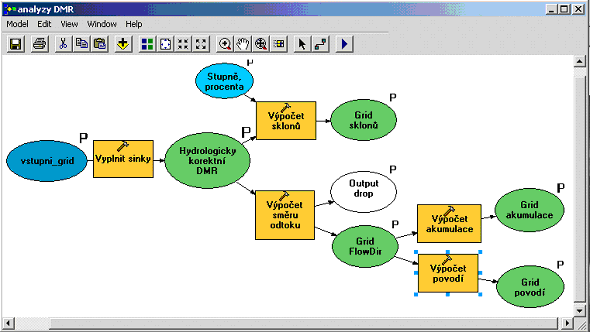

Schéma analýz
